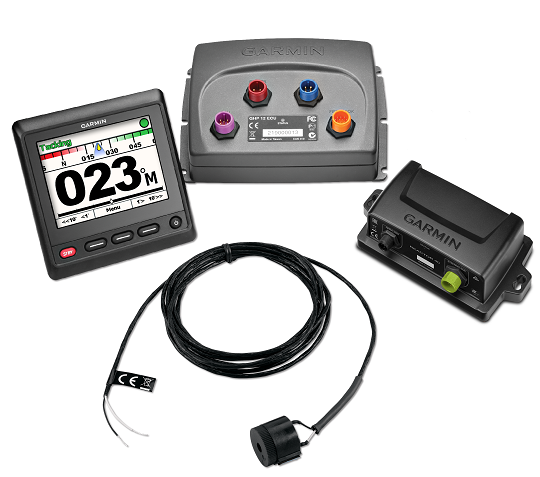

Garmin Reactor 40 solenoidillinen autopilotti GHC 20 hallintalaitteella

Reactor 40 -automaattiohjaus on erittäin monipuolinen. Kaikki peruspaketit sisältävät sekä moottori- että purjehdusominaisuudet, kuten kulkusuunnan pito, tuulen pito, vendaus/jiippaus ja vaiheittaiset käännökset. Valitse nykyistä ohjausjärjestelmääsi vastaava automaattiohjaus. Jos et näe yhteensopivaa Reactor 40 -järjestelmää, mekaaninen/jälkiasennettava/solenoidillinen Reactor 40 on yhteensopiva monien hydraulisten ja mekaanisten sekä kaapeli- ja solenoidikäyttöisten ohjausjärjestelmien kanssa. Pariliitä GRF 10 nykyiseen ohjausjärjestelmään.

Mekaaninen/jälkiasennettava/solenoidillinen Reactor 40 -automaattiohjaus sopii erinomaisesti purjehdus- ja moottoriveneisiin, joissa on suora tai kaapeliaktivoituva ohjausjärjestelmä. Kannen alle asennettava Reactor 40 -automaattiohjausjärjestelmä toimii kuin yksi käsipari lisää matkassa, jotta itse veneilijä voi välillä keskittyä huoletta esimerkiksi purjeisiin, köysiin, vinsseihin ja radioihin. Reactor 40 -järjestelmän voi asentaa 9-akselisen Solid state AHRS-suuntatietojärjestelmänsä ansiosta lähes mihin tahansa asentoon, ja määritys sujuu vaivattomasti.

Parhaiten reagoiva automaattiohjausjärjestelmämme

• 9-akselinen solid state AHRS -suuntatietojärjestelmä
• Minimoi kulkusuuntavirheet, poikkeamat kurssilta, peräsimen liikkeen ja virrankulutuksen ja takaa samalla miellyttävän matkanteon
• Nopea käyttöönotto- ja kalibrointi
• Tukee kulkusuunnan pitoa, tuulen pitoa, vaiheittaisia käännöksiä sekä vendausta/jiippausta

9-akselinen solid state AHRS
Edistyneen 9-akselisen solid state AHRS-järjestelmän ansiosta Reactor 40 -järjestelmän voi asentaa lähes asennosta riippumatta. Lisäksi uusi järjestelmä vähentää merkittävästi kulkusuuntavirheitä, kurssilta poikkeamista, peräsimen liikettä ja virrankulutusta samalla, kun se takaa miellyttävän matkanteon kaikille matkustajille.

Reagoi meriolosuhteisiin
Tämä uskomaton automaattiohjaus säilyttää kurssin reagoimalla meriolosuhteisiin. Vaikka vene keikkuu, voit luottaa siihen, että Reactor 40 -automaattiohjaus pitää sinut haluamallasi kurssilla.

Nopea käyttöönotto- ja kalibrointi
Kaikki automaattiohjaukset tarvitsevat määrityksen ja kalibroinnin. Tiedämme, että haluat päästä pian matkaan, ja siksi olemme varmistaneet, että tämä prosessi sujuu mahdollisimman nopeasti ja helposti. Juuri sitä tarkoittaa The Power of Simple.

Integroituu täysin Garmin-karttaplottereihin
Yhdessä yhteensopivan verkkoon liitetyn karttaplotterin kanssa voit ohjata Reactor 40 -järjestelmää kaikkialla veneessä. Järjestelmä pitää kurssin käytännössä kaikissa sää- ja tuuliolosuhteissa. Lisäksi sillä voi tehdä kätevästi monenlaisia esiohjelmoituja uistelu- ja hakutoimintoja. Yhteensopivan Garmin karttaplotterin ja BlueChart® g2 Vision® -karttojen (myydään erikseen) avulla voit lisäksi käyttää muitakin ominaisuuksia, kuten automaattista opastusta1, joka ohjaa GPS-reittejä automaattisesti.

Valittavissa kolme eri työyksikköä
Reactor 40 -järjestelmään on saatavilla 3 lineaarista ohjausyksikköä (myydään erikseen), joilla voi käyttää useita eri ohjausjärjestelmiä ja jotka sopivat lähes kaikkiin keskikokoisiin ja suuriin aluksiin (kunkin asennuksen mukaan). Kaikki Garminin lineaariset ohjausyksiköt sisältävät ruorikulma-anturin.

• Luokan A työyksikkö–uppouma enintään 14 tonnia
• Luokan B Compact työyksikkö–uppouma enintään 21,95 tonnia
• Luokan B työyksikkö–uppouma enintään 35,800 tonnia

Liittäminen verkon laitteisiin
Reactor 40 -automaattiohjausta voidaan käyttää enintään kolmella GHC™-ohjausyksiköllä. GHC viestii automaattiohjauksen kanssa käyttäen NMEA 2000® -verkkoa, minkä ansiosta automaattiohjauksen suuntatiedot voidaan välittää muille laitteille. Tämä mahdollistaa MARPA-seurannan ja kartan päällekkäisnäytön, kun laite on liitetty Garmin-karttaplotteriin. Saatavissa on myös valinnainen langaton kaukosäädin, mutta kätevimmin ohjaat GHC-laitetta yhteensopivalla quatix® tai quatix 5 -monilajiälykellolla.

Lisää mielenrauhaa
Lisää järjestelmään valinnainen GRF 10 -ruorikulma-anturi. Voit tehostaa Reactor 40 -automaattiohjauksen suorituskykyä lisää myös.

Tekniset tiedot

• CCU-yksikön mitat: 10,9 x 11,2 x 4,8 cm
• ECU-yksikön mitat: 16,8 x 11,7 x 5,3 cm
• Käyttöjännite: 10–30 V
• Käyttölämpötila: -15–60 °C
• Suurin jatkuva moottorin virta: 15 A
• Suurin hetkellinen moottorin virta: 40 A
• Suurin kytkimen virta: 2,5 A (kytkinpiiriin on lisättävä rele, jos ohjausyksikkö tarvitsee virtaa yli 2,5 A)

Hälyttimen tekniset tiedot

• Mitat (P x halkaisija): 23 x 25 mm
• Paino: 68 g
• Lämpötila: -15–55 °C
• Kaapelin pituus: 3,0 m


GHC 20 hallintalaitteen tekniset tiedot

• Mitat 10.9 x 11.2 x 4.8 cm
• Näytön resoluutio 320 x 240 pikseliä
• Näytön tyyppi QVGA väri LCD näyttö
• NMEA 0183, NMEA 2000
• Jännitealue GHC 10 7V - 32V
• Käyttölämpötila -15° C - 70 C°
