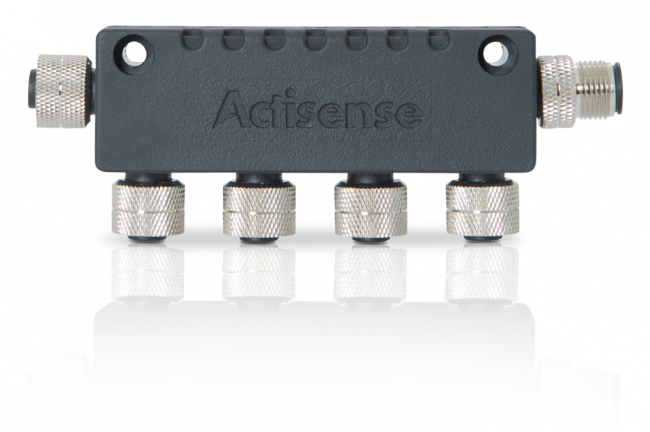

Actisense NMEA 2000 Micro 4-tie T-liitin

Miksi korkealaatuiset NMEA 2000 -kaapelit ja -liittimet ovat tärkeitä
Kaapelit ja liittimet muodostavat jokaisen NMEA 2000 -verkon selkärangan . Ne kuljettavat äänettömästi virtaa ja dataa laitteiden välillä, mahdollistaen kaiken navigointinäytöistä antureihin saumattoman toiminnan yhdessä. Kun ne ovat luotettavia, et koskaan huomaa niitä. Kun ne pettävät, vianetsintä voi olla turhauttavaa, varsinkin jos kaapelit kulkevat laipioiden takana, putkissa tai vaikeasti tavoitettavissa paikoissa.
Koska ne ovat niin olennainen osa järjestelmää, kaapeleiden ja liittimien materiaaleilla ja valmistuslaadulla on paljon suurempi rooli kuin monet ihmiset ymmärtävät.

Ero on yksityiskohdissa: muovit vs. metallit
Joissakin edullisemmissa liittimissä käytetään muovikoteloita ja -kierteitä kustannussäästöjen vuoksi. Vaikka ne saattavat näyttää ensi silmäyksellä samankaltaisilta, nämä komponentit ovat alttiimpia kulumiselle ja vaurioille ajan myötä.
Muovikierteet voivat helposti vääntyä ristiin, haljeta tai heikentyä toistuvan asennuksen ja poiston seurauksena. Altistuminen lämpötilan muutoksille, tärinälle ja ankarille meriolosuhteille voi myös tehdä niistä hauraita, mikä lisää myöhemmin tapahtuvan vikaantumisen todennäköisyyttä.
Metalliliittimet puolestaan ​​tarjoavat useita käytännön etuja:

• Suurempi lujuus ja kestävyys fyysisessä rasituksessa
• Enemmän vastustuskykyä tärinälle ja liikkeelle ajan myötä
• Pienempi kierteiden vaurioitumisriski asennuksen aikana
• Parempi kestävyys vaativissa ympäristöissä

Ne tarjoavat myös lisäedun, joka on erityisen tärkeä suuremmille aluksille: luonnollisen sähkömagneettisen suojauksen. Metallikotelot voivat auttaa vähentämään lähellä olevien tehokkaiden elektroniikkalaitteiden, kuten tutkan, SSB-radioiden ja muiden aluksen järjestelmien, aiheuttamaa sähköistä kohinaa ja häiriöitä.

Kaikki metalliliittimet eivät ole samanlaisia
Vaikka monia liittimiä kuvataan "metallisiksi", niiden suorituskyky ja käyttöikä voivat vaihdella merkittävästi niiden sisällä käytettyjen materiaalien, erityisesti kosketuspinnien, mukaan.
Tässä kohtaa materiaalivalinta on ratkaiseva.
Korkealaatuisissa liittimissä käytetään nikkelipäällysteisiä messingistä valmistettuja kosketinnastoja sinkkipohjaisten vaihtoehtojen sijaan. Tämä yhdistelmä on suunniteltu vastaamaan meriympäristöjen haasteisiin paljon tehokkaammin.

Miksi nikkelöity messinki on tärkeää:

• Korroosionkestävyys:
  Sinkki syöpyy nopeasti suolavesiympäristöissä ja muodostaa usein valkoisen, kuoriutuneen hapettumiskerroksen, joka voi lopulta johtaa mekaaniseen vikaantumiseen. Nikkelipinnoitus toimii suojakerroksena estäen hapen ja kosteuden pääsyn perusmetalliin.
• Suojaus sinkinkatoa vastaan:
  Sinkkiseokset ja runsassinkkinen messinki voivat kärsiä sinkinkatoamisesta – prosessista, jossa sinkkiä liukenee vähitellen meriolosuhteissa. Tämä jättää jälkeensä heikentyneen, huokoisen kuparirakenteen, joka näyttää ehjältä, mutta on menettänyt suuren osan lujuudestaan. Nikkelöity messinki vähentää tätä riskiä merkittävästi.
• Lujuus ja kestävyys:
  Messingillä on suurempi vetolujuus ja myötölujuus kuin sinkkiseoksilla, minkä ansiosta se kestää paremmin toistuvia liittimien liitosjaksoja, tärinää ja fyysisiä iskuja.
• Halkeilunkestävyys:
  Sinkki on luonnostaan ​​hauraampaa, erityisesti ohuemmissa osissa. Messinki on sitkeämpää, mikä tarkoittaa, että se voi taipua hieman jännityksen alaisena halkeilun sijaan, mikä pidentää liittimen käyttöikää.

Nämä pienet materiaalivalinnat voivat tehdä huomattavan eron vuosien todellisessa käytössä.

Suunniteltu pitkäaikaiseen luotettavuuteen
Actisense-kaapelit ja -liittimet on valmistettu metallisista liitinrungoista ja nikkelipäällysteisistä messingistä valmistetuista kosketintapeista, jotka on valittu erityisesti kestävyyden, korroosionkestävyyden ja mekaanisen lujuuden vuoksi meriympäristöissä.
Painopiste on sellaisten komponenttien luomisessa, jotka pystyvät käsittelemään:

• Lämpötilan muutokset
• Suola-altistus
• Tärinä ja liike
• Toistuvat asennusjaksot
• Ajoneuvon järjestelmistä tuleva sähköinen kohina

Se on sellaista suunnittelua, joka tukee verkon pitkäaikaista vakautta lisäämättä monimutkaisuutta.

"Asenna ja unohda" -lähestymistapa
Monissa asennuksissa kaapelit ja liittimet ovat vaikeimmin saavutettavissa olevia osia työn valmistuttua. Hyvin rakennetun infrastruktuurin valitseminen alusta alkaen auttaa vähentämään tulevien ongelmien, seisokkiaikojen ja aikaa vievien uudelleentöiden todennäköisyyttä.
Siksi rakennuslaatu, materiaalivalinnat ja valmistusstandardit ovat niin tärkeitä näille näennäisen yksinkertaisille komponenteille. Kun ne on tehty kestämään, ne tekevät työnsä hiljaa vuodesta toiseen ja auttavat pitämään koko verkon toiminnassa sujuvasti.
​​​​​​​

Electrical
Rated Current	4A
Rated Voltage	60V DC
Mechanical
Male Contact	Brass, gold plated
Female Contact	Phosphor bronze, gold plated
Contact Carrier	PA66 (30% Glass filled), black
Contact Polarisation	Standard M12 -“A”- polarisation
Mating Thread	M12
Screw Cap	Brass, nickel plated
O-Ring Seal	Rubber, Black
Housing	TPU, flame retardant to UL94V-0, Halogen Free
Internal Housing Shield	Copper Foil
Weight	105g
Approvals and Certifications
NMEA 2000 Approved
RoHS Compliant
Protection	IP67 (when mated)
Operating Temperature	-20°C to +70°C
Storage Temperature	-40°C to +85°C
