• Actisense PRO-BUF-2 älykäs tyyppihyväksytty NMEA 0183 expander  buffer

Kaksi OPTO-eristettyä sisääntuloa ja kaksitoista ISO-Drive™-eristettyä lähtöä. Tarjoaa laitesuojan ja erinomaisen joustavuuden, kaikki yhdessä tuotteessa.
Esittelyssä Actisense® PRO-BUF-2, älykäs, tyyppihyväksytty PRO-sarjan bufferi.

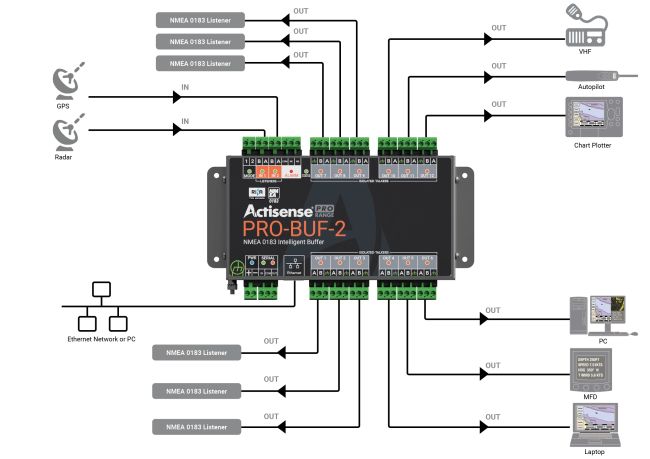

PRO-BUF-2 on kestävä, ruostumattomasta teräksestä valmistettu kotelo, ja se eristää kaikki tulot ja lähdöt. Kahden NMEA 0183 -sisääntulon, 12 NMEA 0183 -ulostulon, kaksisuuntaisen sarjaportin ja Ethernet-portin ansiosta PRO-BUF-2 on täydellinen ratkaisu suurempiin vapaa-ajan aluksiin, kaupallisiin kuljetuksiin ja loistava lisä järjestelmiin, jotka vaativat hyväksyttyjä laitteita.

PRO-BUF-2 on suunniteltu sopimaan useimpiin NMEA 0183 -järjestelmiin ja se on asennusvalmis suoraan laatikosta yksinkertaisesti johdottamalla sisääntulot tarpeen mukaan.

Actisense PRO-BUF-2 älykäs tyyppihyväksytty NMEA 0183 expander buffer

Ei arvosteluita | Arvostele tämä tuote / 5

Tuotekoodi: PRO-BUF-2

toimitusaika-arvio 1-2 viikkoa

Hinta: 906,04 90604
Määrä: kpl

Tiedostot

Älykäs NMEA 0183 bufferi on manuaalisesti konfiguroitavissa peruskäyttömuodoissa sisältää muunnelmia puskuritiloista, älykkään automaattisen Auto-Switch vaihtamisen ja yhdistämistilat.

Kaikille muille kokoonpanoille sisääntulojen jättäminen avoimiksi, käynnistää" Käyttäjän konfigurointitilan". Verkkopohjainen konfigurointityökalu mahdollistaa PRO-BUF-2:n täyden mukauttamisen, ja se on yhteensopiva kaikkien suosittujen käyttöjärjestelmien kanssa. Verkkopohjaisen konfigurointityökalun käyttäminen mahdollistaa kunkin ulostulon lähetystietojen hienosäädön.

Asennuksen nopeuttamiseksi ja yksinkertaistamiseksi PRO-BUF-2:ssa on 2-osaiset pistokeliittimet, jotka mahdollistavat ruuviliittimien käytön, sekä ammattimainen DIN-kiskoasennusjärjestelmä (DIN-kisko ei sisälly toimitukseen). Laite voidaan asentaa myös suoraan laipioon.

Hyödylliset LEDit osoittavat virran, datan sisääntulon, datan ulostulon ja hälytyksen tilan diagnosoinnin avuksi.

Tietotilastot ja kuormitustiedot verkkotyökalun kautta tarjoavat reaaliaikaisen näkymän tiedoista.

OMINAISUUDET
  • 2 optisesti eristettyä tuloa
  • 12 ISO-Drive NMEA 0183 -lähtöä
  • Ethernet-portti
  • Joustavat käyttötavat
  • Automaattinen siirtonopeuden sovitus tuloissa
  • Hälytysvaihtoehdot
  • Web-pohjainen konfigurointityökalu
  • Diagnostiset LEDit
  • Kehittynyt tietojen suodatus ja reititys
  • 2 virtuaalista Autoswitch-moduulia
  • Tietotilastot ja kuormitusilmaisu verkkotyökalun kautta
  • Suunniteltu 12/24 voltin jännitteelle
  • Toiminta tulevaisuudessakin varmistettu helposti päivitettävällä laiteohjelmistolla
  • 2-osainen pistokeliitinjärjestelmä
  • Ruostumattomasta teräksestä valmistettu kotelo DIN-kiskoasennusvaihtoehdolla
  • Tyyppi hyväksytty RINA
EDUT
  • Joustavat konfigurointivaihtoehdot automaattiseen puskurointiin tai NMEA-tietojen yhdistämiseen
  • ISO-Drive erottaa vastaanottajan lähettäjästä ja suojaa sekä PRO-BUF:ia että jokaista kytkettyä laitetta
  • Nopea kaksisuuntainen datayhteys näyttö- ja ohjausohjelmistosovellukseen
  • PRO-BUF voidaan määrittää millä tahansa verkkoselaimella missä tahansa käyttöjärjestelmässä
  • Toimii heti ilman konfigurointia perusasennuksille, tai se voidaan helposti käyttäjän konfiguroida tarpeen mukaan
  • Relelähtö on yhteensopiva sisäisten hälytysjärjestelmien kanssa ja NMEA-hälytyslause voidaan näyttää ja toimia monitoiminäytössä
  • Helppo käyttää verkon kautta, ei vaadi laitteen siirtämistä tai sarjaliitäntää tietokoneeseen
  • Nopea visuaalinen tarkistus antaa käyttäjälle varmuuden siitä, että jokainen tulo ja lähtö välittävät dataa
  • Ominaisuuksia voidaan käyttää datan hienosäätämiseen välttäen datan ylikuormitukset lähdöissä ja kytkettyissä vastaanottajissa
  • Mahdollistaa automaattisen tiedon prioriteetin valinnan kahden samantyyppisen datan (esim. GPS) välillä
  • Näyttää NMEA 0183:n jokaisessa I/O-portissa ja sen saapumistiheyden, mikä sopii erinomaisesti matalan tason diagnostiikkaan
  • Mahdollistaa käytön suurten alusten 24 V DC virtalähdejärjestelmissä
  • Tulevien laiteohjelmistoversioiden lisäominaisuuksiin pääsee yksinkertaisella päivitysprosessilla Actisense Toolkit over Ethernetin kautta
  • Nopeat asennukset ja tukevat sekä ruuvi- että ruuvittomat liitintyypit. Ihanteellinen nopeaan diagnostiikan vaihtoon.
  • Korkea kestävyys, helppo asennus ja erinomainen suorituskyky
  • Voidaan asentaa luokituksen vaativiin aluksiin

Power Supply
Input Supply Voltage 9 to 35 V DC
Input Supply Current 325mA max @ 12V DC (all outputs @ full drive into 100 ohm loads)
Input Protection Continuous reverse polarity, transient overvoltage and ESD protection
Power Indicator LED, Blue – indicates unit is functioning correctly
Input Supply Connector Pluggable 2-way screw terminal, 5.08mm pitch
NMEA 0183 Port – Listener & Talker
Number of Listener / Input Ports 2  isolated NMEA 0183 Listeners
Number of Talker / Output Ports 12 isolated NMEA 0183 Talkers
Compatibility Fully NMEA 0183, RS422 & RS232 compatible. RS485 Listener compatible
Speed / baud rate 4800 to 38400 bps
Talker Output Voltage Drive >= 2.2V (differential) into 100 ohm
Talker Output Current Drive 20 mA maximum per output
Talker Output Protection Short circuit and ESD
Talker Data Indicator LED, Orange (Flashes at data rate)
Listener Input Voltage Tolerance -15 V to +15 V continuous, -35 V to +35 V short term (< 1 second)
Listener Input Protection Current limited, overdrive protection to 40 VDC and ESD protection
Listener Data Indicator LED, Green (Flashes to indicate valid input)
Connectors Pluggable 2/3-way screw terminals, 5.08mm pitch
Serial Port
Compatibility RS422 & RS232 compatible. RS485 Listener compatible
Speed / baud rate 4800 to 115200 bps
Output Voltage Drive >= 2.1V (differential) into 100 ohm
Output Current Drive 20 mA max.
Output Protection Short circuit and ESD
Input Voltage Tolerance -15 V to +15 V continuous, -35 V to +35 V short term (< 1 second)
Input Protection Current limited, overdrive protection to 40 VDC and ESD protection
Data Indicators LED’s: Green = Receive, Orange = Transmit
Connectors Pluggable 3-way screw terminals, 5.08mm pitch
Ethernet Port
Host Interface 10/100BaseT, automatic polarity detection
Supported Protocols TCP/IP for configuration and firmware updating
TCP/IP and UDP for NMEA 0183 comms
Indicators Green = Link/Activity, Yellow = 100 Mbps
Connector RJ45
Isolation
NMEA 0183 Listener OPTO-Isolated, Hi-Pot tested to 1000V
NMEA 0183 Talker Uses IsoDriveTM, Hi-Pot tested to 1000V
Serial Port Uses IsoDriveTM, Hi-Pot tested to 1000V
Alarm Relay Hi-Pot tested to 1000V
Ethernet Port 2kV for 60s
Mode Inputs
Input Voltage Range 0 to 35V DC
Protection Transient overvoltage and ESD protection
Connectors Pluggable 2-way screw terminals, 5.08mm pitch
Alarm Output
Contacts Common, Normally Open and Normally Closed
Alarm Indicator LED, Red indicates a valid alarm condition
Contact Ratings 35VAC / 50VDC
Connectors Pluggable 3-way screw terminals, 5.08mm pitch
Mechanical
Housing Material 316 Stainless Steel
Dimensions 210mm (W) x 128mm (H) x 27mm (D)
Weight 530g
Mounting Bulkhead mount or DIN rail mount (DIN kit 1)
Approvals and Certifications
EMC IEC 60945:2002-08, DNVGL-CG-0339:2019 & IACS UR E10 Rev7
Compass Safe Distance 750mm
Type Approval Certificate RINA
Operating Temperature -25 to +70°C
Storage Temperature -40 to +85°C
Relative Humidity (RH) 95% @ 55°C
Environmental Protection IP40
Guarantee 5 Years
