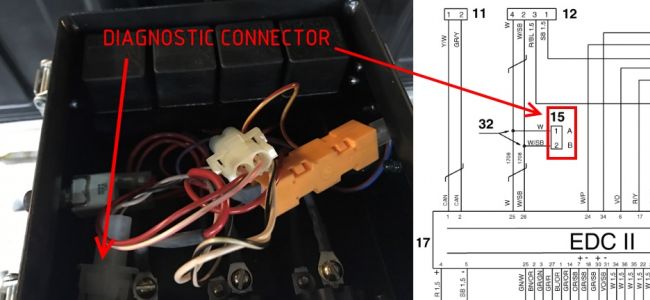

  • Kytketään Volvon EDC I ja EDC II sarjojen koneiden diagnostiikkaliittimeen
  • Esimerkki Raymarinen plotterilta
  • Yacht Devices YDES-04 Engine Gateway J1708
Gateway vanhempien Volvo Penta sekä muiden J1708 moottoreiden liittämiseen NMEA 2000 verkkoon. Mahdollistaa moottorien kierroslukujen, polttoaineen kulutuksen, käyttötuntien, jäähdytysveden lämpötilan, latausjännitteen, hälytysten sekä varoitusten ym. tietojen esittämisen näitä tukevien karttaplotterien näytöillä.

Yacht Devices YDES-04 Engine Gateway J1708

Ei arvosteluita | Arvostele tämä tuote / 5

Tuotekoodi: YDES-04

Myymälässä

Hinta: 269,00 26900
Määrä: kpl

Tiedostot

Gateway tukee kahta protokollaa jotka toimivat J1708 yli:
- Standardi J1587 jota käyttää moni moottorivalmistaja
- oma Volvo Pentan käyttämä protokolla joka on käytössä EDC I sarjan koneissa kuten esim. KAD 44, KAD 300, TAMD 73..75 sekä myös EDC II sarjan koneet (eeim. D12C-A MP)

J1708 yhteyttä käytettiin mittaristojen, elektronisten näyttöjen, diagnostiikkainstrumenttien ja muiden moottorimoduulien välillä. Tämä datamuoto oli hyvin suosittu kunnes 2005-2007 se alkoi nopeasti korvautua J1939 protokollalla.

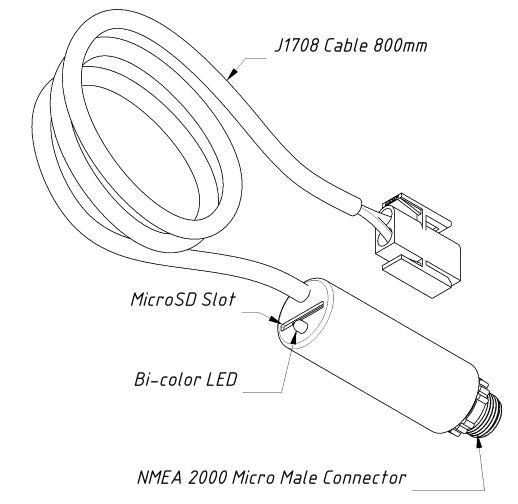

Laite on varustettu naarasliittimellä joka sopii Volvo Penta EDC diagnostiikkaliittimeen jota käytetään EDC I ja EDC II sarjojen moottoreissa.

Tuetut tiedot:

N2K PGN N2K Parameter Name J1587 KAD
 127488 Engine speed (RPM) x x
  Engine boost pressure x x
  Engine tilt/trim
 127489 Engine oil pressure x
  Engine oil temperature x
  Engine coolant temp x x
  Alternator potential x x
  Fuel rate x x
  Total engine hours x x
  Engine coolant pressure x
  Fuel pressure x
  Engine discrete status (alarms) x
  Percent engine load x
  Percent engine torque x
 127493 Transmission gear x
  Transm. oil pressure x
  Transm. oil temperature x
  Transmission status (alerts) x
 127498 Rated engine speed x x
  VIN (engine serial number) x x
  Software ID (model number) x x
 127505 Fuel Type
  Fuel Level x
  Tank capacity
 127508 Battery Potential x x
  Battery current x
  Battery case temperature
