Jefa ES150 STANDARD sähköinen perämoottoriohjaus

Tehoa, tarkkuutta ja luotettavuutta

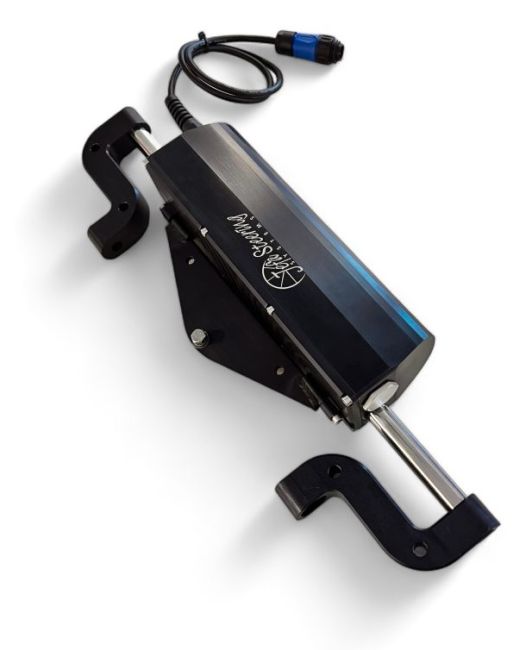

Ohjaustoimilaite on sähköisen ohjausjärjestelmän ydin, se tarjoaa perämoottorisi nopean, tasaisen ja erittäin tarkan ohjauksen.

• 3 sekunnin nopeus nopeassa liikkeessä ketterän ohjauksen takaamiseksi
• Integroitu peräsinkulmapalaute sisäisen potentiometrin kautta moottorin tarkkaa suuntausta varten
• Kestävä merikäyttöön tehty rakenne suljetulla akselilla, korroosionkestävillä materiaaleilla ja vähäisellä huoltotarpeella

Tarkka ja vaivaton ohjaus

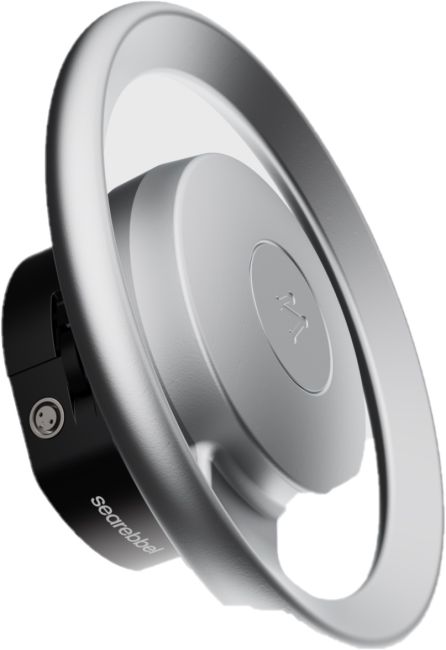

Ruoriyksikkö on järjestelmän ensisijainen käyttölaite, joka muuntaa ruorin liikkeen tarkoiksi toimilaitteen komennoiksi. Suunniteltu käyttämään ¾" alan standardin mukaista ohjauspyörän kiinnityskartiota. Se sopii saumattomasti useimpiin ohjauspyöriin.

• Integroitu LED ja summeri antavat palautetta käynnistyksen aikana, ohjauksen äärilaidoissa tai järjestelmävirheen ilmaisussa
• Tasainen ja tasapainoinen ohjaustuntuma veneen nopeudesta tai moottorin tehosta riippumatta
• 4 kierroksen laidasta-laitaan välitys tarkkaa hallintaa varten

Helpot liitännät ja signaalin integrointi
Liitinrasia on järjestelmän keskeinen liitäntäpiste, joka hallitsee virtaa, tiedonsiirtoa ja sähkömagneettista suojausta. Se varmistaa puhtaan ja vakaan ohjauksen suodattamalla sähköistä kohinaa ja liittää kaikki komponentit turvallisesti.

• Keskitetty liitäntäpiste työyksikölle ja ruoriyksikölle ja se voidaan haluttaessa integroida perämoottorin tappokytkimeen
• Integroitu EMC-suodatus minimoi sähkömagneettisen säteilyn ja takaa luotettavat ohjaussignaalit

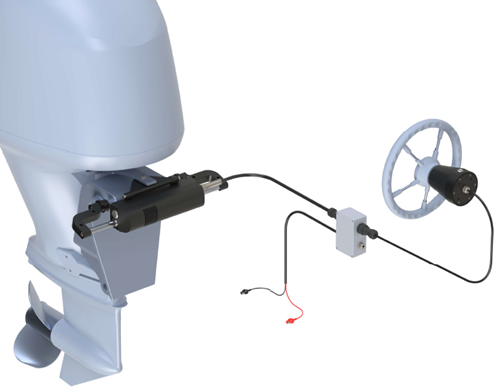

Helppo asennus
ES150 on helppo asentaa kolmessa yksinkertaisessa vaiheessa:
1. Ohjauspyörä
Asenna ohjauspyörä ruoriyksikköön, kiinnitä se neljällä pultilla ja vedä sen kaapeli
2. Työyksikkö

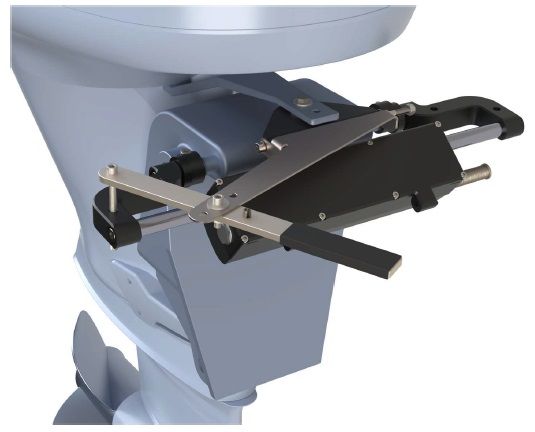

Kiinnitä työyksikkö perämoottoriin mukana toimitetuilla kiinnitysosilla ja kytke moottorin ohjausvarsi
3. Liitäntärasia
Asenna liitäntärasia kuivaan ja turvalliseen paikkaan, kytke se virtalähteeseen ja kytke komponenttikaapelit. Asennuksen jälkeen käynnistä järjestelmä ja varmista, että toimilaite reagoi sujuvasti ohjauspyörän liikkeisiin.

Mukautettava ja laajennettava

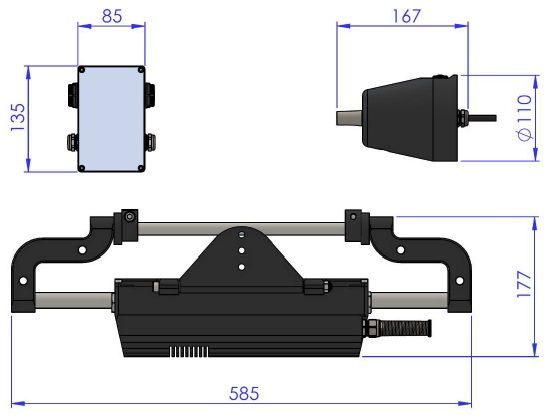

ES150 on mukautuva järjestelmä, joka voidaan asentaa useimpiin perämoottorikokoonpanoihin. Se toimitetaan 4 metrin pituisilla kaapeleilla sekä työyksikössä että ruoriyksikössä liitäntärasiaan kytkemistä varten ja liitäntärasiassa on 4 metrin pituinen virtakaapeli. Tämä mahdollistaa asennuksen, vaikka moottorin/moottorien, akun ja ohjausaseman välillä olisi jonkin verran etäisyyttä.

Tekniset tiedot
Ohjaustyyppi Sähköinen ohjaustehostin
Perämoottorin maksimiteho 200 hv / 150 kW
Akun jännite 12 V DC
Valmiustilan virrankulutus 0,1 A - 0,3 A
Huippuvirta 30 A
Käyttölämpötila-alue −25° - +70°
Varastointilämpötila-alue −40° - +85°
Ohjauskulman alue ± 20° - 30° (riippuen moottoriliitännästä)
Ohjausvälitys 4 ohjauspyörän kierrosta, laidasta laitaan
Suurin ohjausnopeus 3 sekuntia, laidasta laitaan
Vasteaika ≤ 0,2 sekuntia
Ohjausvoima (vääntömomentti) Säädettävä
Nopeusherkkyys Vakio
Palaute Ohjauspyörän vastus ohjausliikkeen maksimiasennossa
Sertifioitu standardien EN ISO 25197:2018 ja ABYC P-28 mukaisesti
Takuu 2 vuotta

Toimitussisältö
Ruoriyksikkö kaapeleineen
Työyksikkö kaapeleineen
STANDARD liitäntärasia virtajohdolla
Hätäohjausosat


Lisätietoa vaihtoehdoista
Jotta ES150 ohjausjärjestelmät sopisivat eri järjestelmiin joko Garmin Reactor 40 autopilottilla tai ilman tai järjestelmiin joissa on useita perämoottoreita, tarjotaan kolmea eri versiota vaihtoehtoisilla liitäntärasiaversioilla.

• STANDARD vakio liitäntärasia tarjoaa perusohjaustoiminnot yhdelle perämoottorille ilman mahdollisuutta kytkeä Garmin Reactor 40 autopilottiin
• MASTER liitäntärasiassa on samat liitäntäpisteet kuin vakiorasiassa ja lisäksi lisäkosketin LINK liitäntärasian kytkemistä varten sekä pistokkeet autopilotin työyksikkö- ja peräsinkulmasignaaleille Garmin Reactor 40 autopilottin liitäntään
• LINK laajennusliitäntärasiassa on liitäntä Jefa ES150 työyksikön ja virtakaapelin kytkemistä varten, mutta ei liitäntää ruoriyksikölle. Siinä on myös pistoke MASTER liitäntärasian tai toisen LINK liitäntärasian kytkemistä varten monimoottoriasennuksissa.
